แนะนำการเชื่อมต่อและตั้งค่าตัว MOXA AWK-1131A กับ AWK-3131A แบบง่าย โดยจะเป็นการเชื่อมต่อใน Wireless Mode AP กับ Wireless Mode Client ซึ่งจะนิยมใช้งานในลักษณะที่ให้ตัวที่ทำหน้าที่เป็น AP (Access Point) ทำหน้าที่เป็นตัวกลาง ในการเชื่อมต่อระหว่าง Client ต่างๆ ที่มาเกาะกับ SSID ของตัวเอง ซึ่งในที่นี้ตัว Wireless ที่ทำหน้าที่เป็น Client จะเชื่อมกับ ตัวอุปกรณ์ควบคุมต่างๆ เช่น PLC, HMI, AC Drive, Power Meter โดยอุปกรณืต่างๆ เหล่านี้จำเป็นต้องมี Network Interface ที่เป็น Ethernet หรือ Port LAN นั่นเอง โดยจะมีการตั้งค่า IP เป็นของโดยเอง แต่จะต้องอยู่ใน Subnet เดียวกัน กับอุปกรณ์ อื่นๆ ที่อยู่ในระบบ แต่ต้องไม่ซ้ำกันนะครับ
แต่ถ้าอุปกรณ์ควบคุม หรือเครื่องมือวัดที่ต้องการเชื่อมต่อกับ Network ไม่มี Port LAN แต่มี Port สื่อสารอื่นๆ สามารถที่จะซื้อตัวแปลงสัญญาณ จาก Serial ไปเป็น Ethernet ได้นะครับ เช่น RS-232 to Ethernet RJ45, RS-485 to Ethernet RJ45, RS-422 to Ethernet RJ45 โดยสามารถเลือกดูได้ตามรายละเอียดด้านล่างครับ

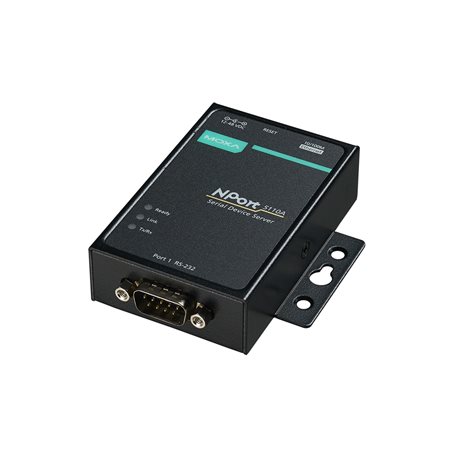

MOXA NPORT 5110
.jpg "MOXA NPORT 5110")
MOXA NPORT 5130
.jpg "MOXA NPORT 5130")

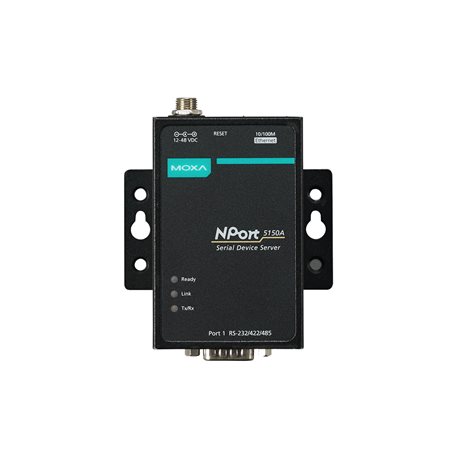

MOXA NPORT 5130
.jpg "MOXA NPORT 5130")
การเชื่อมต่อ PLC, HMI, AC Drive ผ่าน WIFI Mode AP-Client
จากรูป Network Diagram ด้านบน เราาจะเริ่มตั้งค่าอุปกรณ์ต่างๆ เพื่อสามารถเชื่อมถึงกันได้ โดยเราจะใช้ IP วง 192.168.127.XXX/24 โดยเริ่มจากการตั้งค่า IP Address ที่ตัวคอมพิวเตอร์ PC ที่เราจะใช้เป็นตัว Remote เพื่อแก้ไขค่าต่างๆ ที่ตัว Router AP AWK-3131A และ AWK-1131 รวมถึงอุปรณ์ควบคุมต่างๆ ซึ่งเราจะตั้งค่า IP ของอุปกรณ์ต่างๆ ดังนี้
- Computer PC : IP 192.168.127.1/24
- AWK-3131A-EU : IP 192.168.127.2/24
- AWK-1131A-EU : IP 192.168.127.3/24
- PLC : IP 192.168.127.10/24
Network Adaptor Setting
IPV4 Setting
Change IP Address and Subnet
เชื่อมอุปกรณ์ Moxa เข้ากับตัว Ethernet Switch EDS-205 จากนั้นเข้าไปแก้ไขค่า โดยเชื่อมต่อทีละตัว เนื่องจากค่า IP Address มาตรฐานที่ถูกตั้งมาจากโรงงาน หรือหลังจากรีเซต จะมีค่า IP เท่ากับ 192.168.127.253 ซึ่งถ้าเราต่ออุปกรณ์ทุกตัวเข้าพร้อมกัน จะทำให้ IP Address ชนกัน ไม่สามารถเชื่อต่อได้
Industrial Network Device MOXA จำเป็นต้องใช้แหล่งจ่ายไฟ 24VDC ซึ่งไม่ได้มีมาให้ แต่ลูกค้าสามารถเลือกซื้อตัว Switching power supply ที่สามารถได้งานได้จาก Link Meanwell Switching Power Supply โดยตัว AWK-1131A และ AWK-3131A ทั้งคู่รองรับแหล่งจ่ายไฟดีซี แบบ Redundant หรือแบบ 2 ช่อง เมื่อตัว Power Supply ช่องใดเสียหาย ก็จะย้ายมาใช้อีกช่องหนึ่งทันที ซึ่งทำให้ระบบไม่ขาดการเชื่อมต่อ
เมื่อเชื่อมต่ออุปกรณ์แล้วก็สามารถเปิด Web Browser แล้ว พิมม์ IP Address 192.168.127.253 username: admin password: moxa ได้เลย เพื่อเข้าไปแก้ไขค่าต่างๆ โดยเริ่มที่ตัว AWK-3131A แล้วตามด้วย AWK-1131A ตามลำดับ
1. การตั้งค่า MOXA AWK-3131A ในโหมด AP (Access Point)
1.1 Login เข้าหน้า Web console setting
1.2 กดปุ่ม Quick Setup
1.3 ตั้งค่าพื้นฐาน
ในส่วนของการตั้งค่าพื้นฐานจะแบ่งเป็น 4 ส่วน คือ
- Device Information เป็ฯการตั้งซื่ออุปกรณ์ บนเครือข่ายเพื่อให้ง่ายต่อการจดจำ
- System Time เป็นค่าตั้งค่าวันที่ และเวลา กรณที่เรามี NTP Server เราสามารถใส่ค่า IP หรือ Domain ของ Time Server ได้เลย
- IP Setting ตรงส่วนนี้คือส่วนที่เราจะตั้งค่า IP ของอุปกรณ์ตรงกับที่เราต้องการ ในที่นี้เรากำหนดเป็น IP: 192.168.127.2 Subnet mask : 255.255.255.0 ตรงส่วนของ Gateway จะเป็น IP ของ Router ที่ใช้ออก Internet หรือเชื่อกับ Network อื่นๆ ไม่ใส่ก็ได้
- User Settings เป็นการแก้ไข User และ Password ในการ login เพื่อแก้ไขค่าในตัวอุปกรณ์
1.4 ตั้งค่า WiFi
ในส่วนของการตั้งค่า WiFi จะแบ่งเป็น 3 ส่วน คือ
- Basic Setting จะเป็นการตั้งค่า Mode การทำงาน สำหรับตัว AWK-3131A เราจะตั้งค่าเป็น MODE: AP และกำหนดค่า SSID เพื่อเอาไว้ให้อุปกรณ์ Client มาเกาะ ในที่นี้เราตั้งค่าเป็น SSID: TECHSOURCEGROUPS_3131
- RF Setting เป็นตัวกำหนดย่านความถี่ที่ใช้ในการสื่อสาร ซึ่งรองรับทั้ง 2 ย่านความถี่คือ 2.4GHz และ 5GHz แต่สำหรับงานที่ต้องการระยะทางในการส่งที่ไกล แนะนำเป็นย่านความถี่ 2.4GHz ซึ่งเราตั้งค่าเป็น N Only (2.4GHz)
- Channel Usage เราสามารถกดปุ่ม Survey เพื่อสำรวจ บริเวณนั้นว่ามีการใช้งานช่องสัญญาณไหนอยู่บ้าง มีจำนวนหนาแน่นขนาดไหน เพื่อหลีกเลี่ยงการแย่งช่องสัญญาณกัน เราจึงควรเลือกช่องสัญญาณที่มีจำนวน Number of APs น้อยๆ ในที่นี้ มีช่อง 10, 12, 13
1.5 ตั้งค่าความปลอดภัย การเข้ารหัส
ในการใช้งานอุปกรณ์ Wireless หรือ WiFi ทุกชนิด สิ่งที่สำคัญที่สุดคือการตั้งค่ารหัสความปลอดภัย เพื่อใช้การเชื่อมต่อการสื่อสาร และป้องกันอุปกรณ์ที่ไม่ได้รับอนุญาตเข้ามาเชื่อมต่อกับระบบเครือข่าย
โดยเราจะตั้งค่าความปลอดภัยบนเครื่องข่ายตามรูปคือ
- Security Mode : WPA2
- WPA Type : Personal
- Encryption method : AES
- EAPOL version : 1
- Passphrase : ตั้งค่ารหัสที่จะใช้การเชื่อมต่อ ระหว่าง AP กับ Client
1.6 ตรวจสอบความถูกต้อง แล้วกด Save and Restart
ระหว่างที่ตัวอุปกรณ์ที่เราตั้งค่าทำการ Restart เราจะไม่สามารถเชื่อมต่อกับอุปกรณ์ได้ เมื่ออุปกรณ์ Restart เสร็จแล้วจะได้ยินเสียงสัญญาณเตือนที่ด้านหน้า ตัวตัวแสดงสถานะจะแสดงผลปกติ จากนั้นเราสามารถกลับเข้าไปดูค่าที่เราตั้งไว้ได้โดยใช้ IP Address ใหม่คือ 192.168.127.2 และใช้ User Password ที่เราตั้งใหม่ได้เลย
